♟Proyecto de automatización remota de cambio parcial de agua.

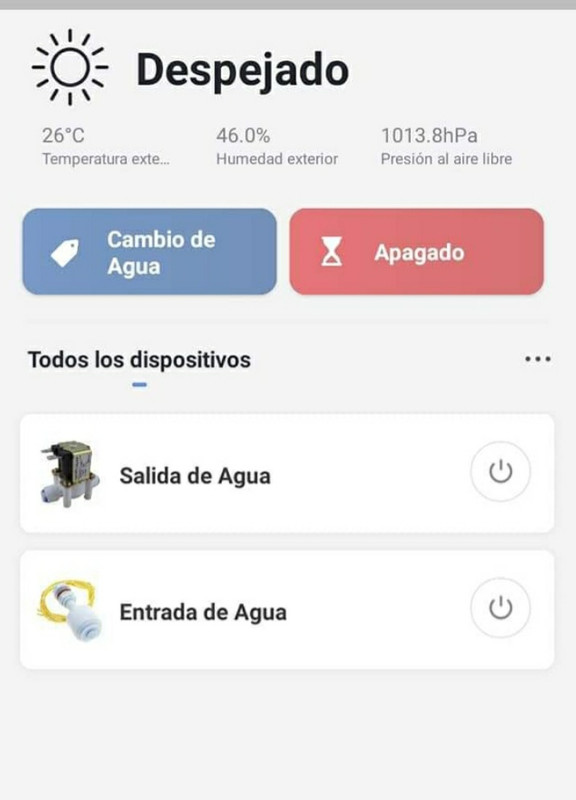

👉 Finalidad: instalar un proceso que permita realizar cambios parciales de agua diarios sin necesidad de pasar trabajo y que tuviera la opción de efectuar su ejecución remota a traves del celular en forma previamente programable (dias y horas predeterminadas) o manual.

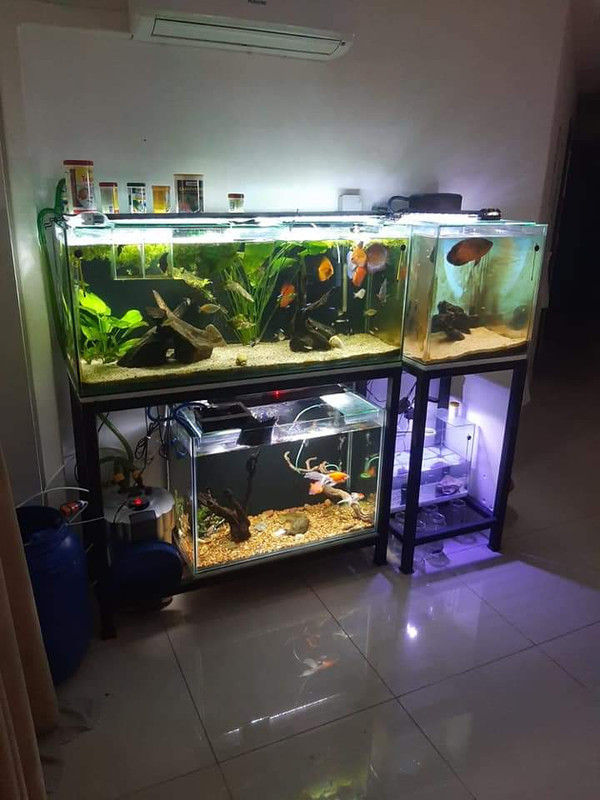

👉 Objeto: acuario de Discus de 240 litros, ya que es el acuario en el cual se requiere parámetros de agua controlados.
En un acuario para carassius no tendría sentido ya que esta especie requiere de sifoneos constantes por la cantidad de desechos que producen.

👉 Proceso: el sistema consta de dos procesos independientes en su ejecución que fueron programados para que se realicen en forma dependiente y concatenadamente entre si: proceso de salida de agua y proceso de entrada de agua.

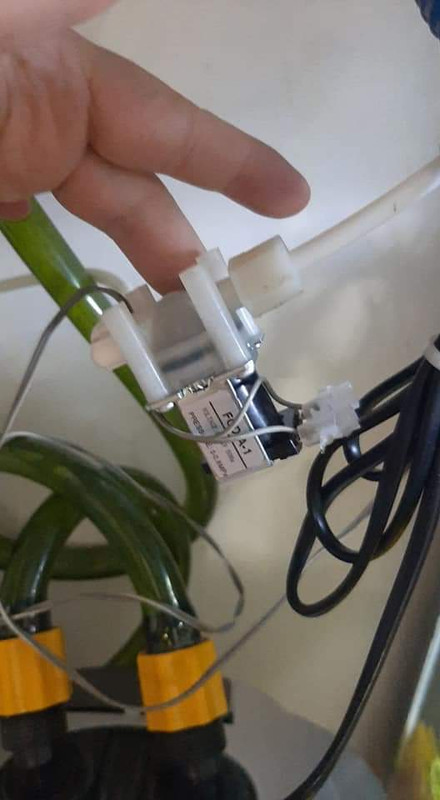

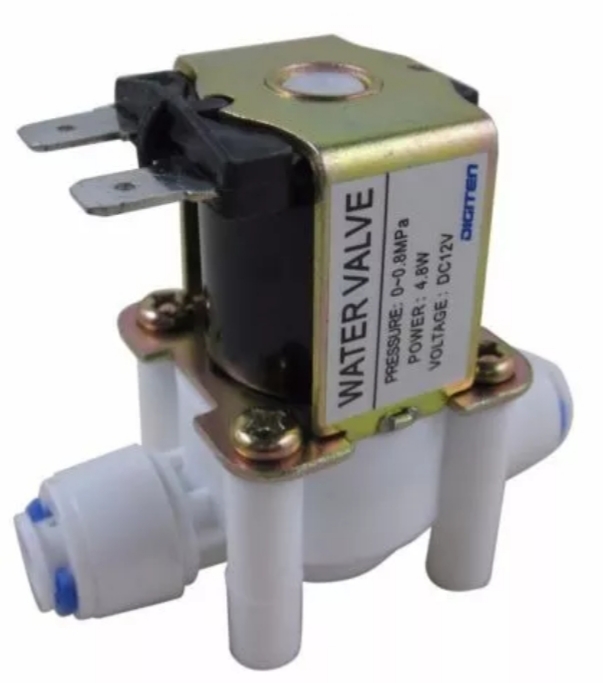

👉 Proceso de salida de agua: se instaló un caño de 1/4 de los que se utilizan en equipos de osmosis con un extremo en la pecera y el otro en el desague, asi como una electro valvula en dicha tuberia conectada a un enchufe wifi.
En la punta del caño que va a la pecera se le colocó una piedra porosa a efectos de que no se estropee la electrovalvula con desechos del acuario.
En forma remota se enciende el enchufe wifi, lo que hace que le llegue corriente a la electrovalvula, esta se abra y por el principio de vasos comunicantes se procede a descartar agua del acuario.

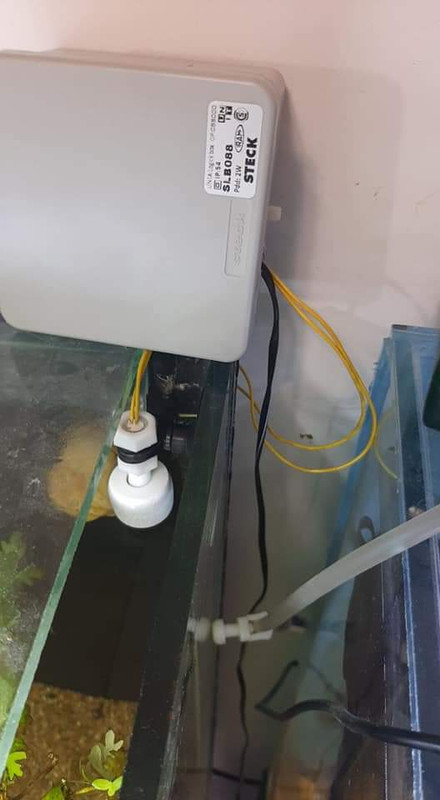

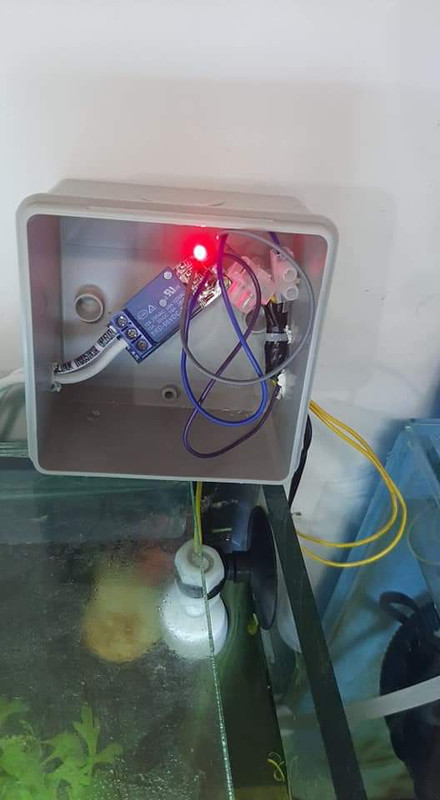

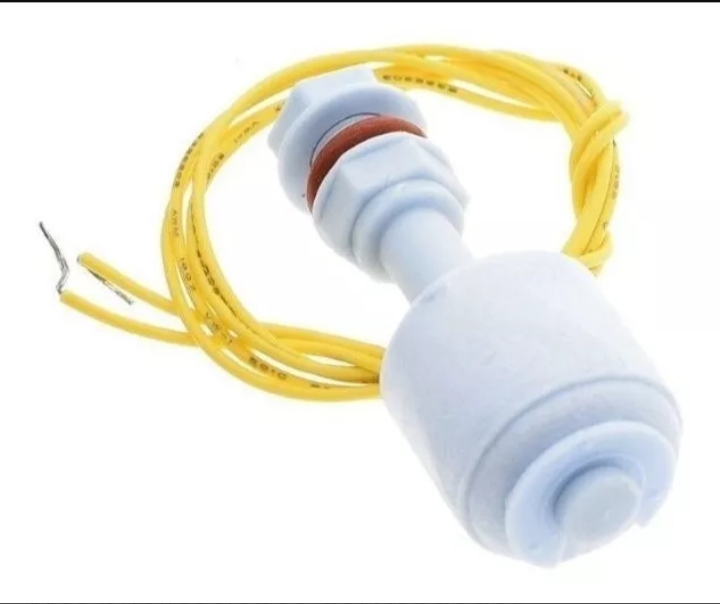

👉 Proceso de entrada de agua: se instaló una boya eléctrica niveladora de agua con un relee a una bomba sumergible con una capacidad de elevación de agua de metro y medio de altura ubicada en una tarina de 40 litros, conectada a otro enchufe wife.
Si bien en este caso el enchufe wife no seria necesario, se programó por cuestiones de seguridad que la boya electrica solo se encuentre en funcionamiento en tanto se encuentre en ejecución el proceso de salida de agua.

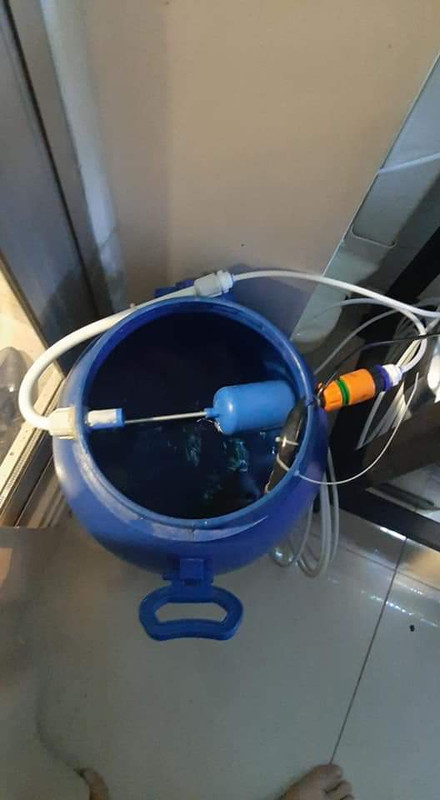

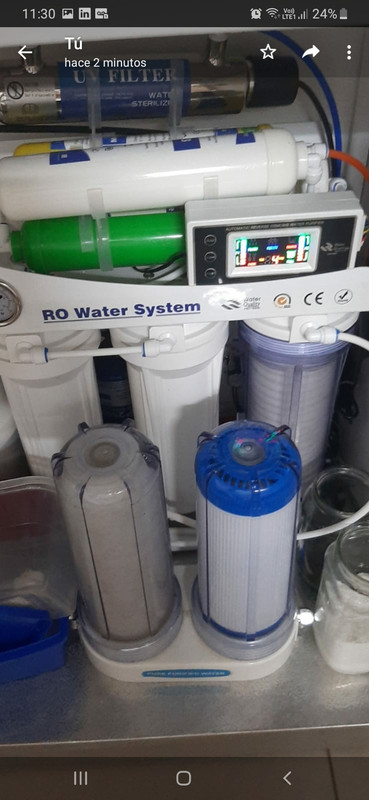

👉 Reservorio y preparacion de agua: tarina de 40 litros conectada a un equipo de osmosis de 8 etapas con filto UV, utilizado para uso de consumo humano.
Se le realizó modificaciones al equipo de osmosis a efectos de obtener el agua que se requiere utilizar en un acuario de Discus, en el sentido de colocar un by pass luego de los 3 prefiltros (filtro polipropileno de 5 micras, de carbón activo granulado y de carbón activo en bloque) y otro by pass luego de la membrana osmótica. No se utilizan para el acuario los 3 posfiltros del equipo que cumplen la función de regular el Ph, el olor y sabor para el agua de consumo humano.
Lo realizado permite preparar una mezcla del agua prefiltrada (la que pasa solo por los 3 prefiltros) con la proveniente luego de la membrana osmótica (esta agua es la que pasa por los 3 prefiltros y la membrana), permitiendo lograr en la tarina el agua buscada con los parámetros deseados.

👉 Cañeria: la cañeria que se utilizó se seleccionó teniendo en cuenta realizar un cambio parcial de agua en forma prolongada en el tiempo, esto es que en el término de 2 horas se realice un cambio parcial de 40 litros, lo que permite al no ser brusco el cambio de agua, mantener la temperatura del acuario sin variaciones.

♟ Proyecto de automatización remota de la iluminación del acuario.

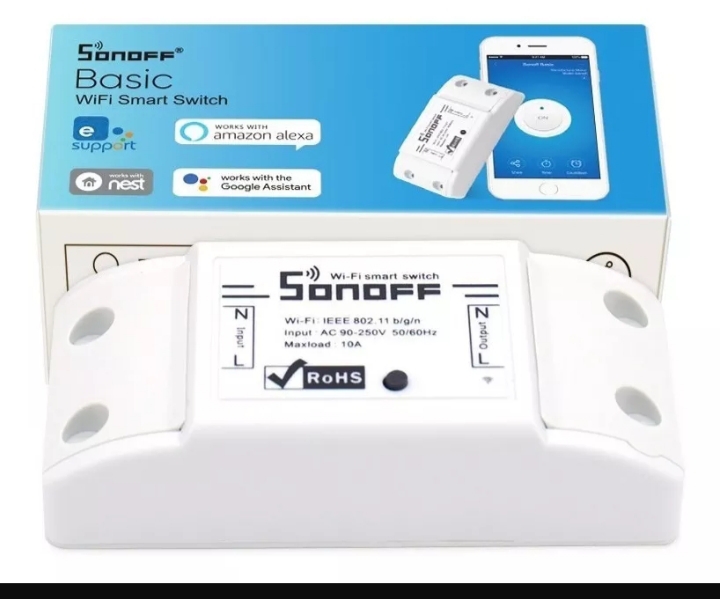

👉 Se instaló un interruptor básico wifi 220v en la fuente de iluminación, lo que permite en forma remota programar desde el celular la hora de encendido y apagado de la iluminación, asi como su encendido y apagado manual.

👍 Espero les parezca interesante esta publicación!
